Артикул: BV.880.04

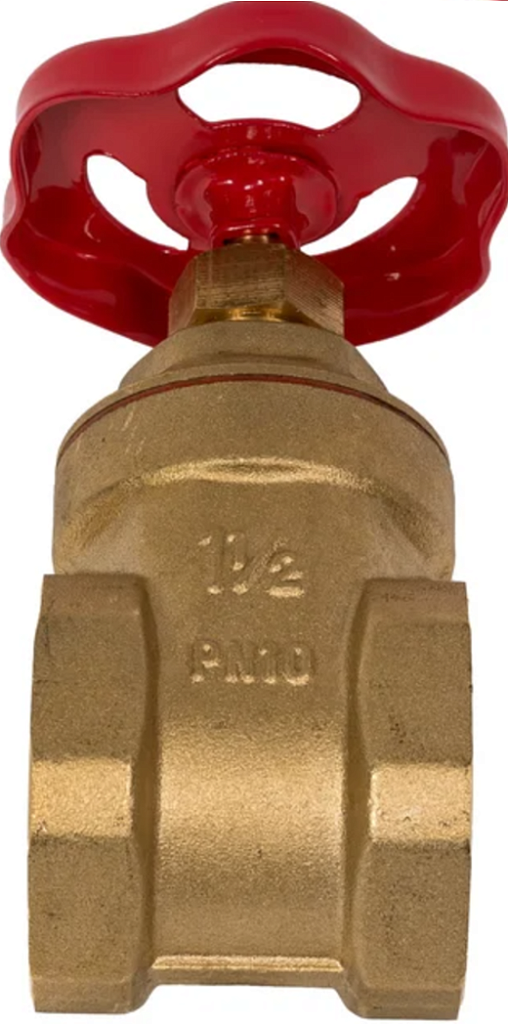

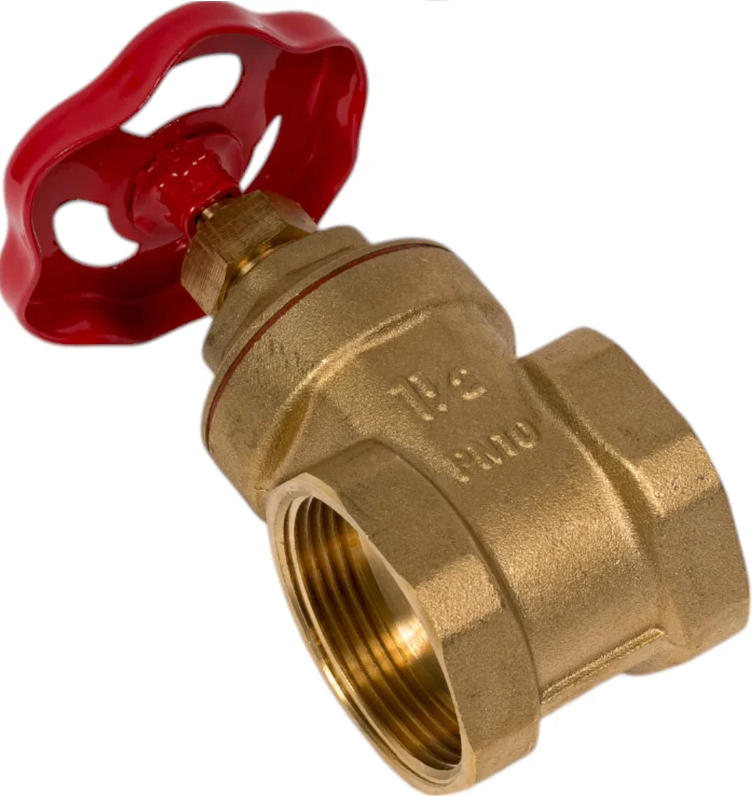

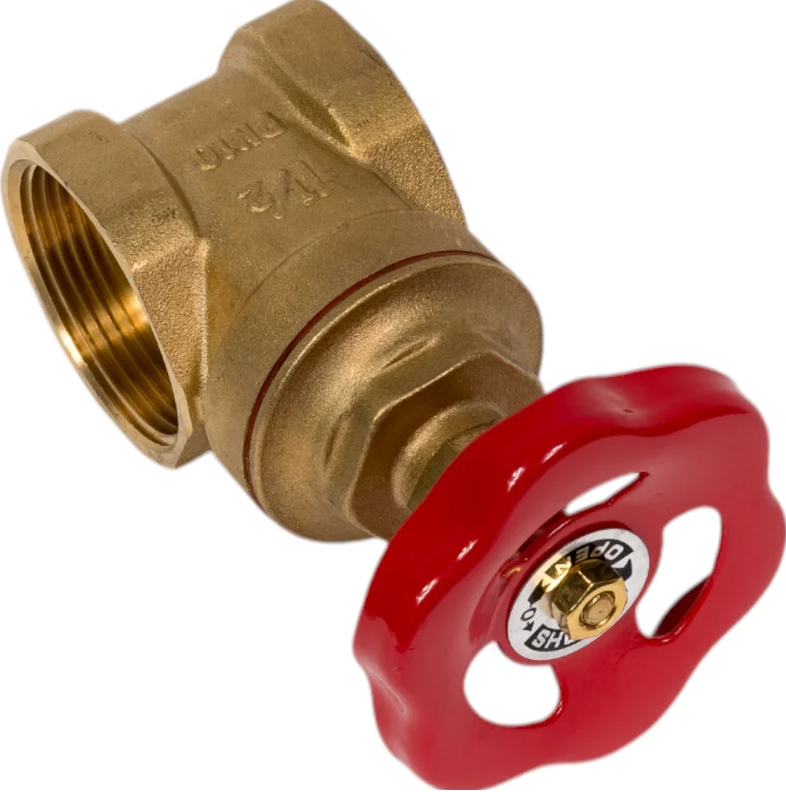

MVI Задвижка клиновая латунная 1/2 (12/120)
Розничная цена
Артикул: BV.880.05
MVI Задвижка клиновая латунная 3/4 (10/100)
Розничная цена
Артикул: BV.880.06

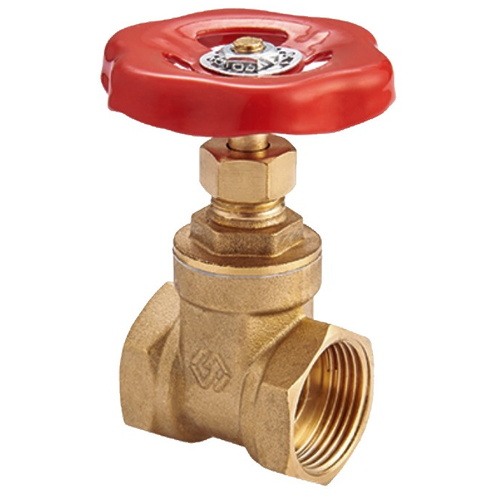

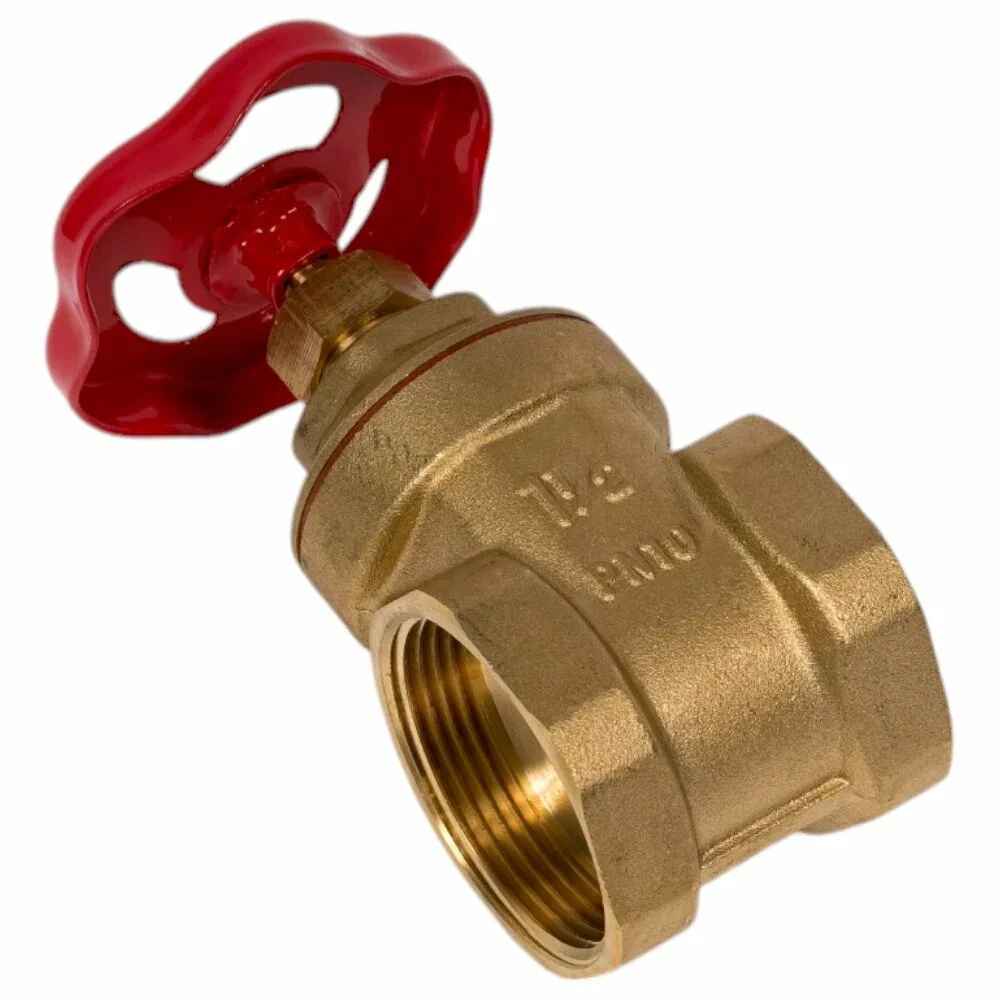

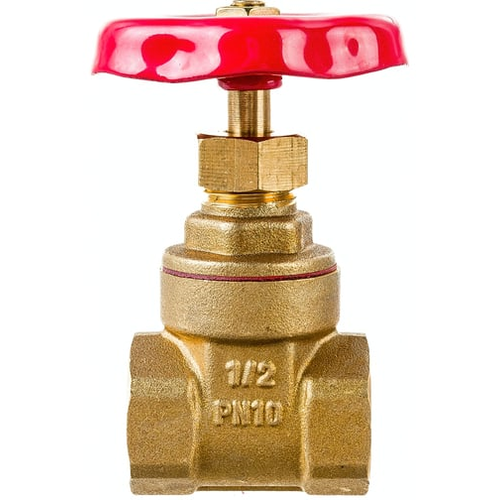

MVI Задвижка клиновая латунная 1 (6/60)
Розничная цена
Артикул: BV.880.07
MVI Задвижка клиновая латунная 1 1/4 (10/40)
Розничная цена
Артикул: BV.880.08
MVI Задвижка клиновая латунная 1 1/2 (12/48)
Розничная цена
Клиновые задвижки — это вид запорной арматуры, который используется для полного перекрытия потока жидкости или газа в трубопроводах за счет перемещения запорного органа в виде клина.
Конструкция
Основные элементы:
- Корпус, выполненный из прочного металла, с фланцевыми или подварными концами для подключения к трубопроводу.
- Запорный элемент — клин, как правило, усеченной клиновидной формы, обеспечивающий плотное прилегание к седлу.
- Два седла, расположенные в корпусе по обе стороны от клина, обеспечивают герметичность.
- Шток (шпиндель), который через вращательное или линейное движение управляет перемещением клина.
- Механизм привода — ручной (с помощью маховика) или автоматический (электропривод, пневмопривод).
- Уплотнительные элементы (сальники, прокладки) для предотвращения протечек.
- Крышка корпуса для доступа к внутренним элементам.
Принцип работы
- При повороте маховика или активации привода шпиндель вращается и перемещает клин вверх или вниз.
- Опускание клина приводит к плотному прижатию его к седлам, что полностью перекрывает поток.
- Подъем клина открывает проход, позволяя жидкости или газу свободно течь.
- Клин может быть одно- или двухдисковым; двухдисковые клины обеспечивают лучшую герметичность и устойчивость к деформациям.
- Клиновые задвижки обеспечивают надежное запирание, устойчивы к высоким давлениям и температурам, подходят для различных сред.
Клиновые задвижки применяются в водоснабжении, промышленной, химической и нефтегазовой отраслях благодаря своей надежности и простоте конструкции.
