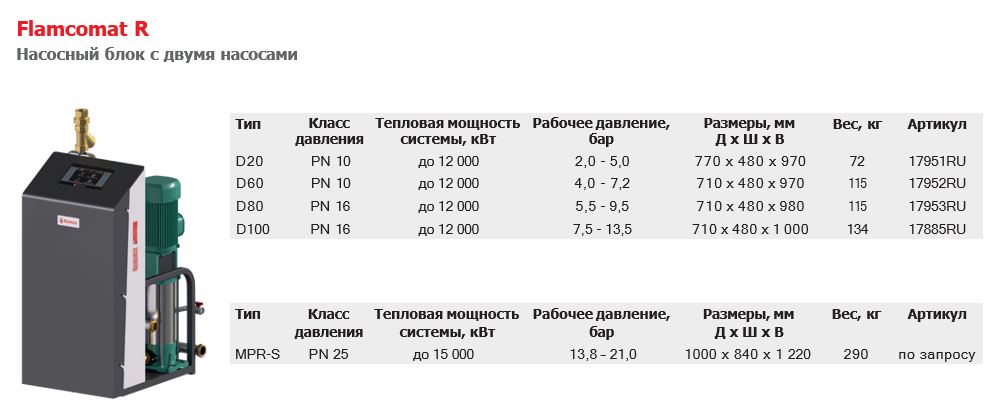

Flamcomat R. Автоматические установки поддержания давления с насосным блоком
Для эффективной компенсации расширения теплоносителя предназначены АУПД Flamcomat R (автоматические установки поддержания давления). Автоматические установки поддержания давления Flamcomat R состоят из блока управления с контроллером автоматики, насосами и атмосферного мембранного бака. Доступна модификация АУПДЗ Flamcomat R Quickfill (автоматическая установка поддержания давления с функцией заполнения). Основные функции установки поддержания давления:
- Поддержание в узких заданных пределах стабильного рабочего давления в системе. Основываясь на данных датчика давления и уровне теплоносителя в баке, установка самостоятельно устраняет колебания рабочего давления в системе отопления, вызванные температурным расширением теплоносителя, работой насосов и другими факторами. Поддержание давления с точностью до +0,2 бар/-0,2 бар.
- Обеспечение автоматической контролируемой подпитки системы. Узел подпитки открывает соленоидный клапан при сигнале от тензодатчика о низком уровне воды, тем самым компенсируя потери теплоносителя при сервисных работах.
- Дегазация теплоносителя. Данная функция реализуется в циклическом режиме при сбросе воды из контура в атмосферный бак, при этом по закону Генри (чем ниже давление тем ниже концентрация растворенного газа в жидкости) пузырьки выделяются и выводятся в атмосферу через воздухоотводчик в верхней части бака. Эффективность деаэрации повышается благодаря установленным в нижней части бака кассете с Pall-кольцами.
- Заполнение системы отопления теплоносителем (только для установки Flamcomat R Quickfill)
Flamcomat R. Автоматические установки поддержания давления с насосным блоком
Область применения
Предназначены для работы в закрытых системах теплоснабжения, холодоснабжения и кондиционирования с постоянным давлением, а также в больших закрытых системах, чувствительных к колебаниям давления.
Основные функции:
• Контроль и поддержание давления в системе в узких заданных пределах (+0,2/-0,2 бар)
• Автоматическая и контролируемая подпитка
• Активная деаэрации теплоносителя

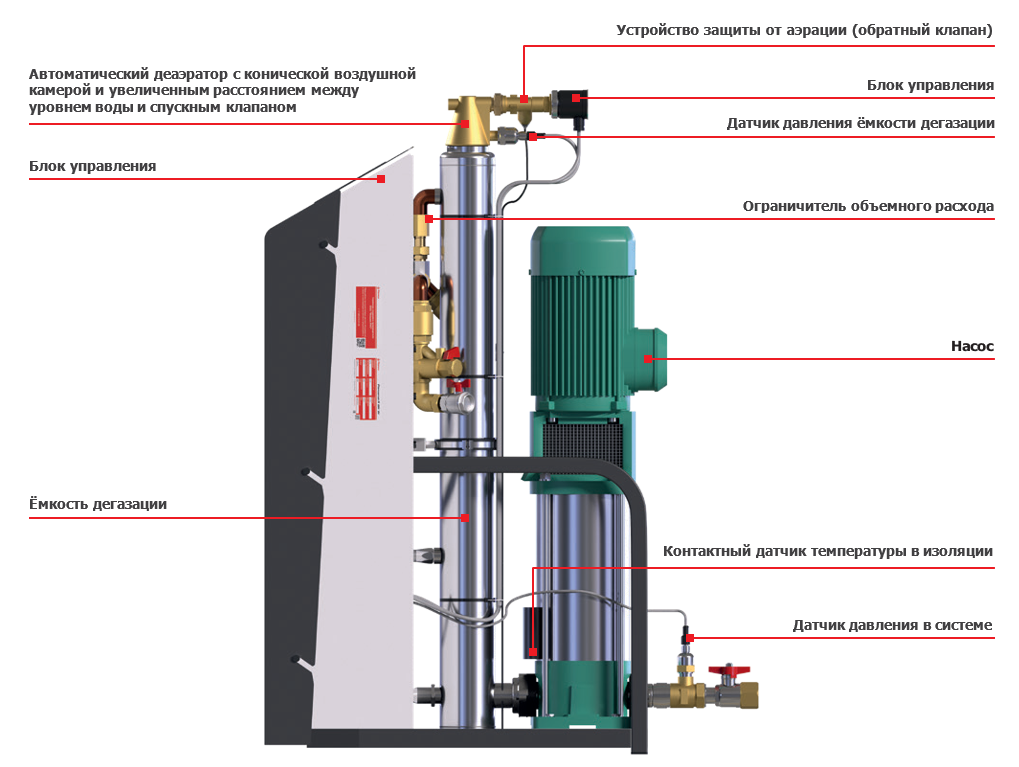

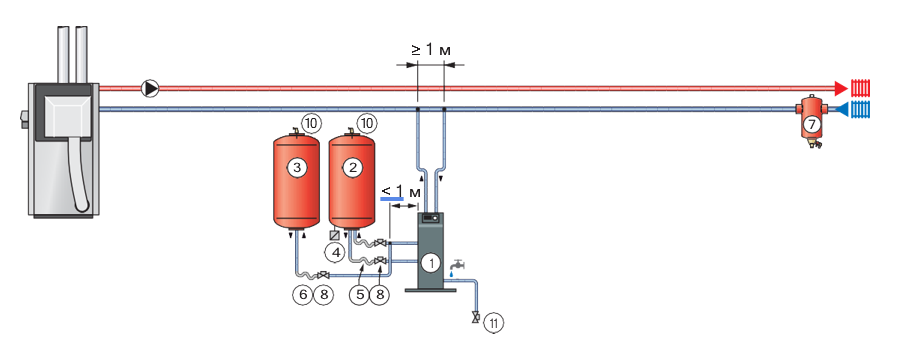

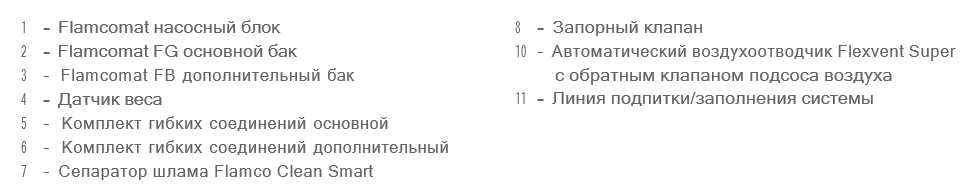

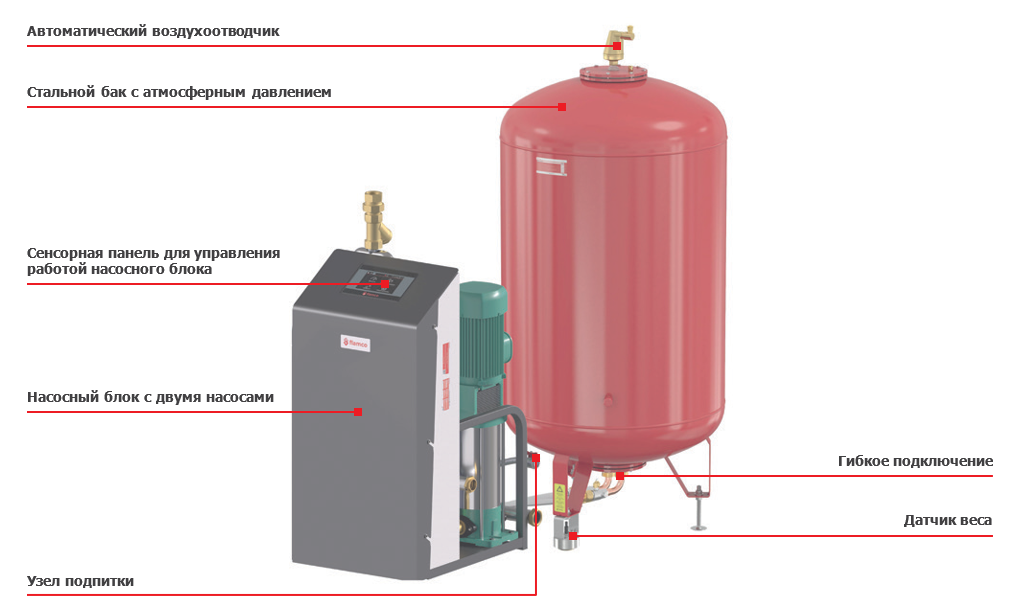

Конструкция установки поддержания давления с насосным блоком:

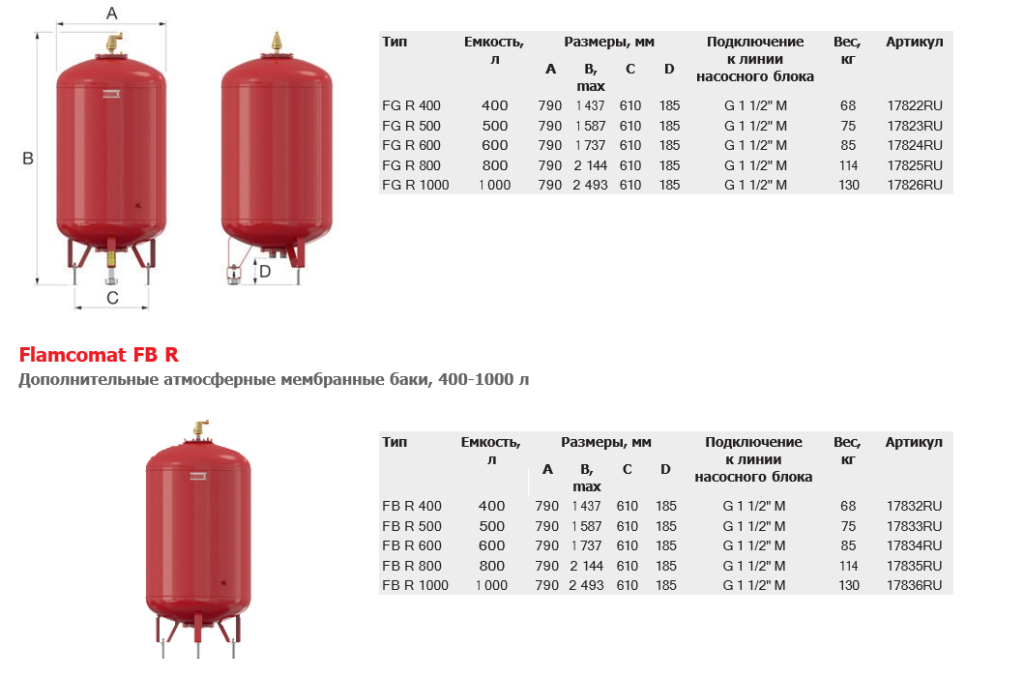

Flamcomat FG R. Атмосферные мембранные баки с датчиком веса, 400-1000 л
Предназначены для работы в составе АУПД Flamcomat R в закрытых системах теплоснабжения, холодоснабже-ния и кондиционирования, а также в больших закрытых системах, чувствительных к колебаниям давления.Автоматическое поддержание объема во время циклов нагрева или охлаждения. Датчик веса позволяет определять уровень заполненности бака в процессе работы.

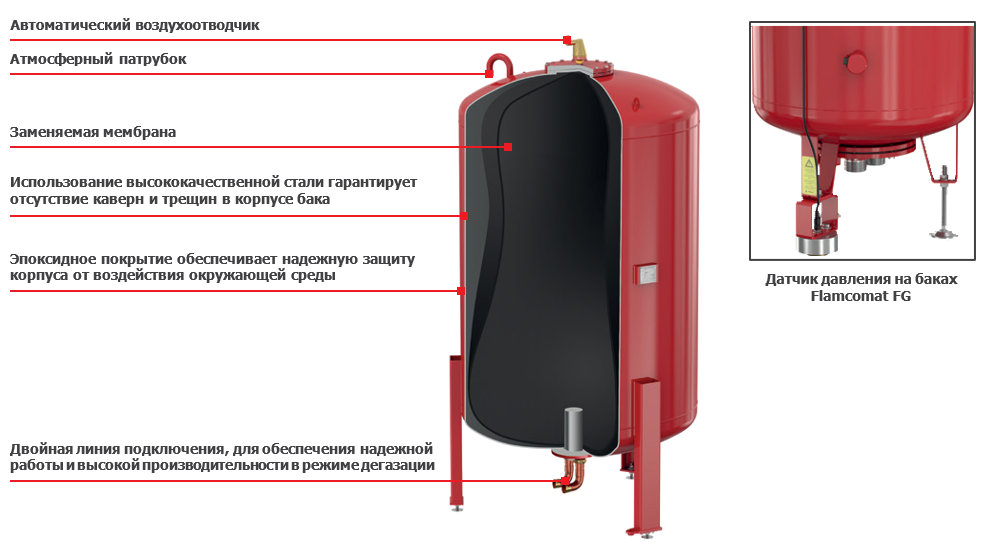

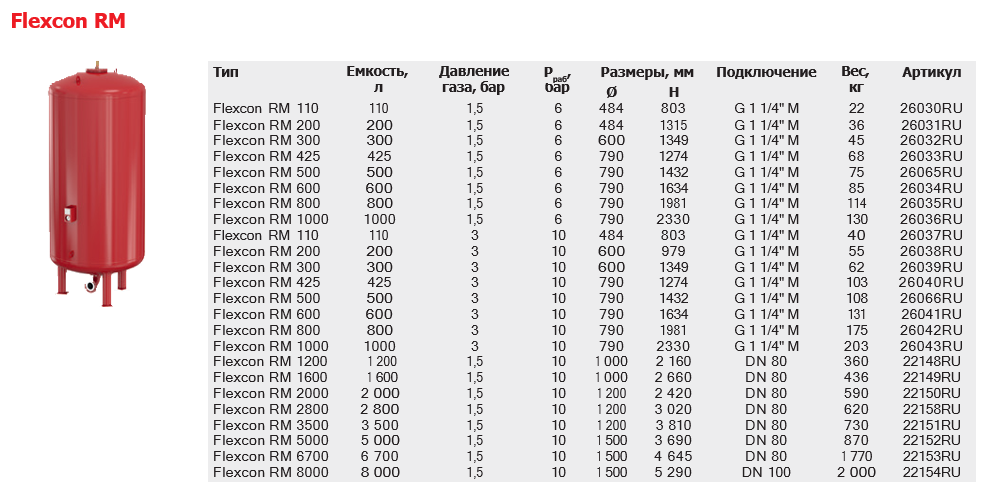

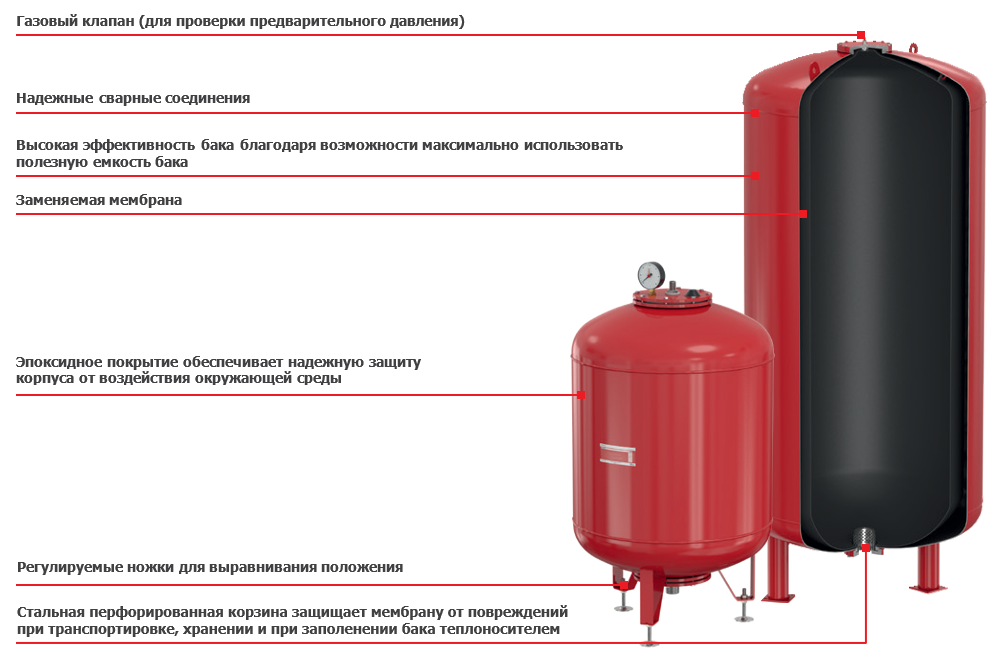

Flexcon RМ. Расширительные мембранные баки с заменяемой мембраной
Расширительные мембранные баки предназначены для компенсации температурного расширения теплоносителя и поддержания давления в системах тепло- и холодоснабжения.Технические характеристики:
• Температура эксплуатации на мембране до +70 °С, максимально допустимая кратковременно до +120° С
• Минимально допустимая рабочая температура: -10 °C
• Среда: вода либо водно-гликолевые смеси с концентрацией гликоля не более 50%

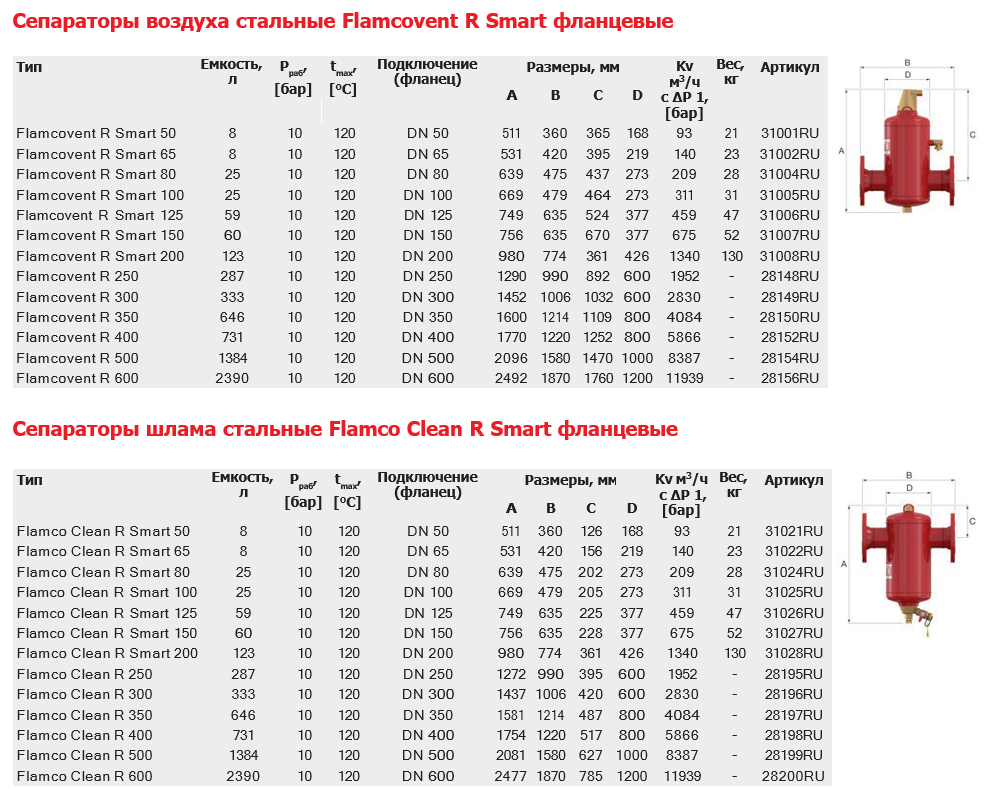

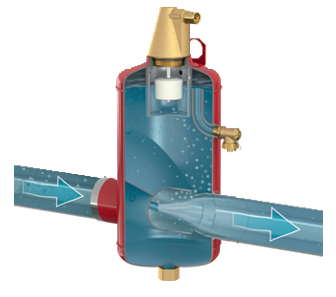

Flamcovent R Smart/Flamco Clean R Smart. Сепараторы воздуха/шлама стальные
Сепараторы серии Smart осуществляют функцию удаления воздуха при перепаде давления, реализуемого за счет эффекта сопла Вентури(снижение давление в месте сужения трубы). Эффективность удаления повышается при эжекции уже очищенного теплоносителя через сопло обратного потока, прибивающего пузырьки и шлам в еще не очищенном потоке к крайним границам струи и выталкивающего в камеру для удаления.Конструкция позволила добиться низкого гидравлического сопротивления и устанавливать сепараторы в уже существующие системы.
Технические характеристики:
• Корпус выполнен из высококачественной стали.
• Покрытие: эпоксидно-порошковое, красного цвета.
• Максимальное рабочее давление: 10 бар.
• Работа при температурах от -10 до 120 °С.
• Высокие скоростные характеристики, до 3 м/с.
• Широкий выбор размеров от DN 50 до DN 600.
• Сепарирующий элемент: сопло Вентури для DN50-200; Pall-колца для DN250-600.
• Рабочая среда: водно-гликолевые смеси до 50%.
• Постоянная производительность на протяжении всего срока службы, полностью сварная конструкция корпуса.
• Возможна замена воздухоотводчика.

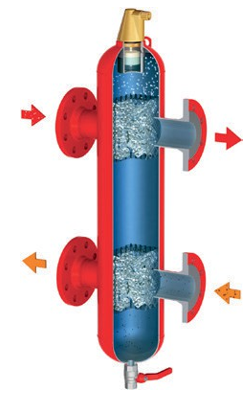

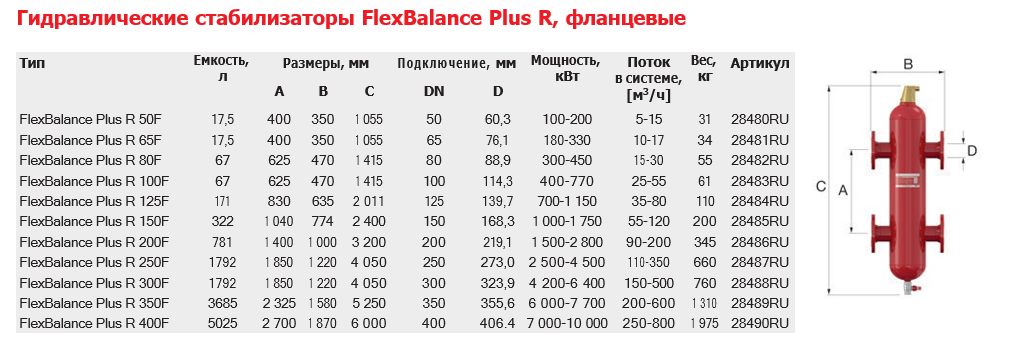

Flexbalance Plus R. Гидравлические стабилизаторы стальные с сепарирующим элементом – Pall-кольца
Предназначены для выравнивания гидравлического давления в системах отопления с несколькими контурами и насосами. Гидравлические стабилизаторы Flexbalance Plus R оснащаются автоматическим воздухоотводчиком и шламосборником. Присутствие сепарирующего элемента в виде кассеты с Pall-кольцами обеспечивают высо-кую степень сепарации воздуха и шлама и более резкое снижение скорость потокаТехнические характеристики:
• Корпус выполнен из высококачественной стали
• Допустимое рабочее давление: 10 бар
• Допустимая рабочая температура: -10 °C / 120 °C

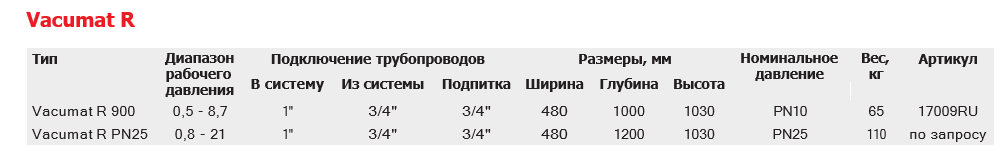

Vacumat R. Автоматическая установка ступенчатой вакуумной деаэрации
Автоматическая установка вакуумной деаэрации предназначена для защиты закрытых систем отопления и холо-доснабжения от негативного воздействия газов воздуха в теплоносителе, а также для автоматической подпитки системы.Vacumat R обеспечивает высокую степень очистки теплоносителя от растворенных газов, снижая тем самым скорость коррозии и риск завоздушивания сложных участков, что продлевает срок службы всех компонентов системы и повышает ее эффективность.
Установки вакуумной деаэрации Vacumat R лучшее техническое решение по удалению растворенных газов в контурах с низкими температурами рабочей среды (до +3 °C) и высоком рабочим давлении.
Технические характеристики:
• Рабочая среда: водно-гликолевые смеси до 50%
• Допустимая рабочая температура: +3 °C / 70 °C
